        AMD Zen架構首次躋身全球超算第七位,七臺二代霄龍超算上榜

        2020-06-23 15:56 ? 次閱讀

        近日,TOP500.org公布了最新一期的世界超級計算機500強名單,日本利用ARM架構的“Fugaku”重奪世界第一,AMD Zen架構也首次進入了前十名,位列第七。

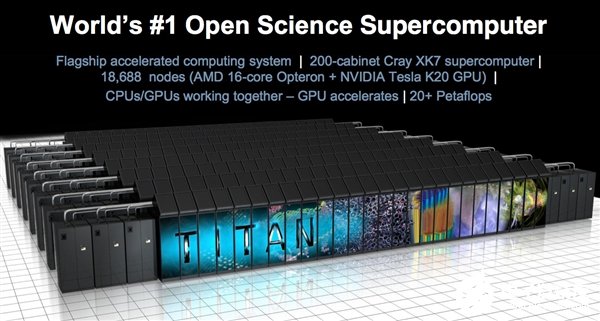

        歷史上,基于AMD皓龍6274 16核心處理器的超算“Titan”曾在2012年拿到過第一,搭配NVIDIA Tesla K20x加速卡,算力17.6PFlops(1.76億億次每秒),直到今天仍然高居第12名。

        AMD Zen架構首次躋身全球超算第七位,七臺二代霄龍超算上榜

        目前排第七的超算是來自美國的“Selene”,配備了4340顆AMD霄龍7742 64核心處理器,總計277760個核心,同時采用了NVIDIA最新的安培架構A100加速卡,最大算力27.58PFlops(2.758億億次每秒),峰值算力34.57PFlops(3.457億億次每秒),功耗1344.19千瓦。

        另外,它還采用了NVIDIA Mellanox HDR Infiniband互連架構、560TB內存、Ubuntu 18.04.01操作系統。

        對比Titan,它的性能提升了57%,但功耗只增加了16%。

        AMD Zen躋身最強超算世界第7!聯手NVIDIA安培加速卡

        AMD Zen躋身最強超算世界第7!聯手NVIDIA安培加速卡

        有趣的是,2018年11月第一臺進入500強的AMD Zen架構超算“PreE”,配備的既不是一代霄龍Naples,也不是二代霄龍Rome,而是來自中國曙光,采用了AMD Zen架構授權的海光32核心,算力為4.32PFlops,目前排名第58。

        2019年11月,兩臺一代霄龍、兩臺二代霄龍上榜,AMD總數達到六臺。

        現在,又有七臺二代霄龍超算上榜,AMD總數達到13臺。

        AMD Zen躋身最強超算世界第7!聯手NVIDIA安培加速卡

        面向未來,AMD還在為美國打造兩臺基于Zen架構的百億億次超算,一個是Frontier,采用未來Zen架構霄龍(估計是第三代Milan)搭檔Radeon Instinct加速卡,峰值性能可達1.5EFlops(每秒150億億次),計劃2021年上線,部署在橡樹嶺國家實驗室。

        另一個是El Captian,采用Zen 4架構的第四代霄龍(代號Renoa),搭檔Radeon Instinct加速卡,峰值性能2.0EFlops(每秒200億億次),計劃2023年上線,部署在勞倫斯利沃摩爾國家實驗室。

        相比之下,基于Intel可擴展質量處理器、Xe GPU加速卡的Aurora,峰值性能僅為1EFlops,明年上線。
