      ToF技術的分岔路,是堆像素還是顧精度?

      E4Life ? 2020-08-14 09:08 ? 次閱讀

      (電子發燒友網報道 文/周凱揚)如今智能手機市場在攝像頭方面的競爭仍處于白熱化,除了攝像頭、像素之爭外,ToF攝像頭的出場率也開始逐步提升。我們能接觸到的ToF傳感器只有手機攝像頭這一種應用嗎?各家的ToF方案又有何異同呢?
      ?
      ToF作為三大主動式光學深度傳感技術之一,另外兩種分別是結構光和干涉測量。該技術主要用于中遠距離的傳感應用,我們也已經在汽車激光雷達中看到ToF的普及。據Markets and Markets最新報告顯示,全球ToF傳感器市場規模預計從2020年的28億美元增長至2025年的69億美元,復合年增長率將達到20%。
      ?
      據市場調研公司Tech Systems Research的調查報告表示,全球ToF傳感器去年的出貨量在4700萬左右,而這一數字將在今年增至1億5500萬,2021年預計達到2億5500萬。這其中最大的市場增長來源于自動駕駛/輔助駕駛對ToF傳感器的需求增長,以及智能手機中3D ToF攝像頭的日益普及,同時3D機器視覺系統在各行各業中的采用率提高,加之工業4.0的部署、國防與航空技術的發展,ToF傳感器市場將在未來幾年收獲更大的機遇。


      不同測距技術對比 / 電子發燒友網整理

      ?
      在測距上,ToF與傳統的超聲波、紅外三角測量、激光相比有著不小優勢。不僅支持高讀取頻率和遠距離測量,同樣可以確保眼部保護以及多個傳感器的混用,更重要的是不受環境光的影響。

      dToF原理圖

      ?
      ToF攝像頭是利用ToF測距法實現范圍成像的產物,通過發射激光脈沖來測量物體與鏡頭間的距離。ToF技術本身也分為兩種,一種是直接測量飛行時間的dToF,另一種是測量相位偏移的iToF,而后者還可以分為pToF(脈沖ToF)和cwToF(連續波ToF)等方法。

      iToF原理圖

      ?
      與dToF相比,iToF系統集成難度低,但其精度也隨之降低,并會隨著距離增加持續降低。因此出于對測量距離與精度的要求,往往車載激光雷達中更常用dToF技術。

      dToF和iToF對比 / 電子發燒友網整理

      ?
      傳統的ToF攝像模組分為五個部分:發光單元,光學元件,圖像傳感器,驅動器件與接口。其中發光單元往往會出于可見性的考量而選擇紅外光。
      ?
      現在我們對ToF有了一個簡要的了解,那么各個廠商又是如何落實自家的ToF方案的呢?
      ?
      英飛凌(Infineon)

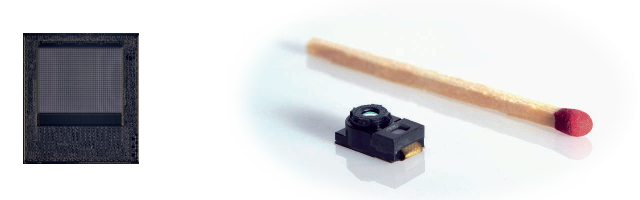

      IRS2381C 3D圖像傳感器 / Infineon

      ?
      英飛凌針對ToF圖像傳感器推出了自己REAL3?傳感器,其中IRS2381C是專門針對消費級手機應用所研發的。早在IRS2381C基于高成本效益的標準英飛凌CMOS技術,目前已經入量產階段。該傳感器的高性能像素陣列對940nm紅外光高度敏感,因此可以提供難以匹敵的室外表現。最高性能的像素陣列可達到224 x 172像素(38k),微透鏡下可實現14μm的像素間距,同時該傳感器支持背景光抑制(SBI),在強日光下每個像素都可以做到20倍的動態擴充。在4.4 x 4.8 mm的極小尺寸下,該傳感器非常適合AR、計算機攝影、3D掃描重構等后置攝像頭應用,也可用于安全的面部識別和自拍等場景。
      ?

      IRS1125A 汽車級3D ToF傳感器 / Infineon

      ?
      除了消費級ToF傳感器外,英飛凌還推出了針對汽車應用的3D ToF傳感器,作為XENSIV?傳感器產品線的一份子,同時也是符合車規標準的REAL3?傳感器。這款封裝為LFBGA-84的ToF傳感器CIF分辨率達到352 x 288(約100k像素),還運用了擴頻時鐘技術(SSC)避免其它紅外設備的干擾,并已通過AEC-Q100 grade 2認證。這款汽車ToF傳感器更適合車內的應用場景,比如對乘客的艙內感知和駕駛者的手勢控制等。
      ?
      索尼(Sony)
      ?
      作為全球領先的圖像傳感器廠商,索尼自然不免要在ToF市場分一杯羹,事實上索尼的ToF產品在各大市場的占有率也是難以撼動的。索尼于2015年收購了比利時廠商Softkinetic,正式進入ToF市場,并在2017年將其改名為索尼深度感知部門。索尼結合ToF技術和自研的背照射CMOS技術推出了DepthSense ToF傳感器產品線,應用于手機、汽車、人機交互、機器人、游戲和物聯網等市場。

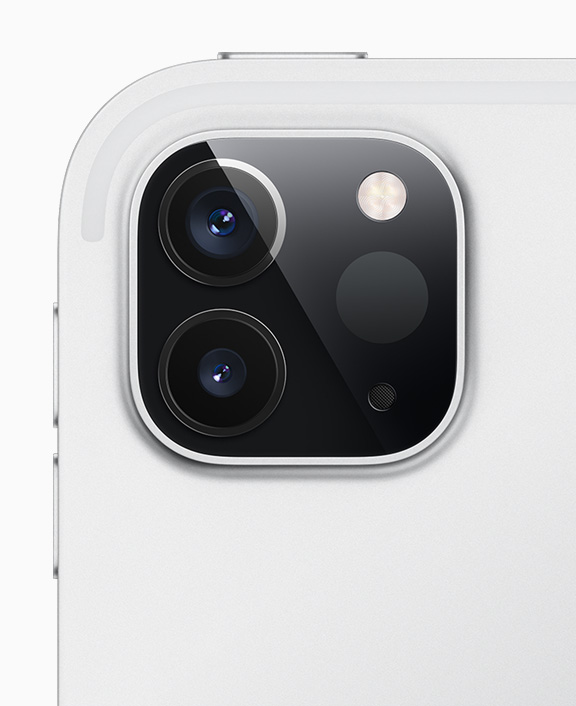

      iPad Pro激光雷達 / Apple

      ?
      目前Vivo和華為都有部分機型加入了ToF攝像頭以提升拍照性能,也都選用了索尼的iToF傳感器方案,蘋果在iPhone 11產品線上依然在使用結構光技術,但今年上半年推出的新款iPad Pro就用到了索尼定制的激光雷達,并運用了dToF技術,面向未來的增強現實掃描。據了解,蘋果很有可能在下半年推出的iPhone 12 Pro Max中使用同樣的激光雷達傳感器,但蘋果會不會采用ToF技術加強拍照效果也未可知。

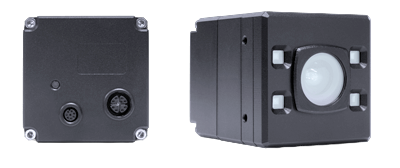

      Helios2 IP67 ToF 相機 / LUCID

      除此之外,索尼的ToF傳感器在物料處理和運輸領域也有不小的應用前景。加拿大工業視覺相機的設計商與制造商LUCID Vision Labs(以下簡稱LUCID)在其下一代ToF相機Helios?2中使用了索尼的DepthSense?IMX556PLR背照式ToF圖像傳感器。該傳感器的深度分辨率可達640 x 480,幀率可至60fps,LUCID不僅為其設計了IP67級別的防護,還可以提供亞毫米級的精度。
      ?
      艾邁斯半導體

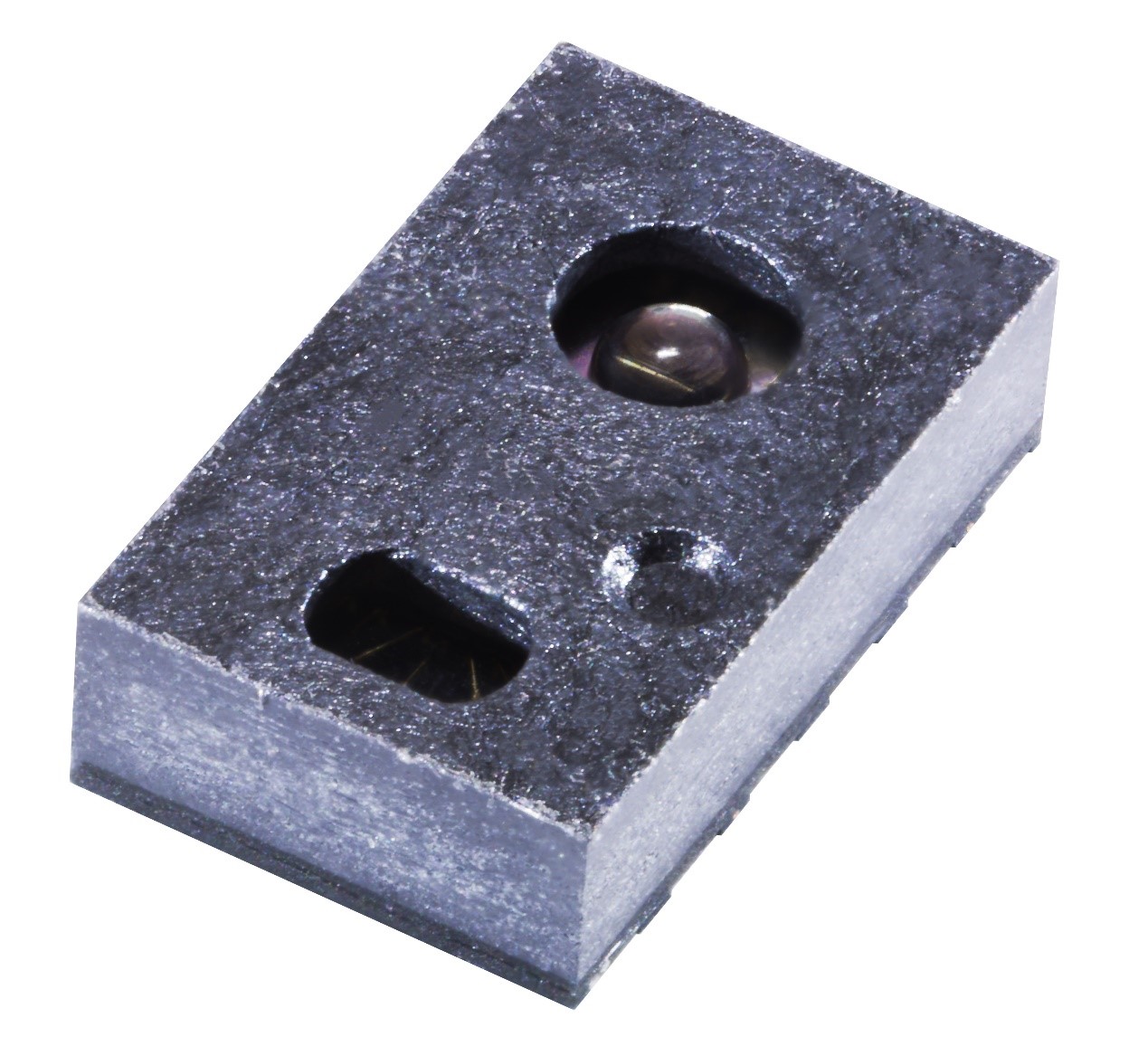

      TMF8801 ToF傳感器 / ams

      ?
      艾邁斯的TMF8801是一款dToF的傳感器,可以實現最近20mm,最遠2500mm的目標探測距離,其測量精度高于5%,也不會碰上iToF的多路干擾和多檢測物體的問題。TMF8801通過亞納秒級別的光脈沖和一種抗混疊的“秒表”方法來測量往返的脈沖時間,從而提供高精度的深度圖像精度。
      ?
      基于其2.2mm x 3.6mm x 1.0mm的單模塊封裝,非常適合作為手機鏡頭,通過激光檢測(LDAF)遠處物體來實現自動對焦。
      ?
      邁來芯(Melexis

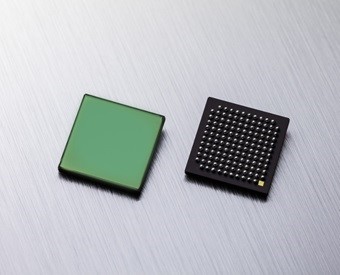

      MLX75027 ToF傳感器 / Melexis

      ?
      邁來芯的主要ToF產品線是針對DMS(駕駛員監測)系統的汽車級ToF傳感器。盡管自動駕駛技術發展迅猛,在沒能真正實現L5級別的自動駕駛之前,對駕駛員的安全監測依然至關重要。邁來芯在近期與瑞士的一家3D眼動跟蹤技術公司Eyeware合作,通過邁來芯的ToF傳感器來實現可靠的視線與頭部跟蹤。
      ?
      邁來芯的MLX75027汽車級VGA ToF傳感器不僅提供一套完整的ToF方案,同樣具有高達135個距離幀每秒的640x480深度分辨率。該傳感器沿用了連續波ToF技術(cwToF),支持850nm和940nm兩種波長,并通過了AEC-Q100 grade 2認證。這款傳感器的定位是汽車應用,有手勢控制、駕駛員監、骨架跟蹤、人或障礙檢測以及車流量監控等。據了解,邁來芯正在籌劃第三代QVGA ToF傳感器的推出,為客戶提供更多分辨率與集成水平的選擇。
      ?
      炬佑智能(OPNOUS)
      ?
      上海炬佑智能同樣開發出了自己的ToF傳感器系列,OPN8001/8008/8018,涵蓋了100x100、320x240(QVGA)、640x480(VGA)的分辨率范圍,幀率可選10/30/60 FPS,在5米的范圍內可以做到1%的精度。炬佑智能在這些ToF傳感器上使用了自研的脈沖混合式ToF技術。除ToF傳感器之外,炬佑智能還有ISP芯片、模組和系統平臺多條ToF產品線。在其產品規劃路線圖上,炬佑智能計劃在今年推出1M分辨率的ToF傳感器,并在2021年推出一體式動態易用的4D ToF方案。

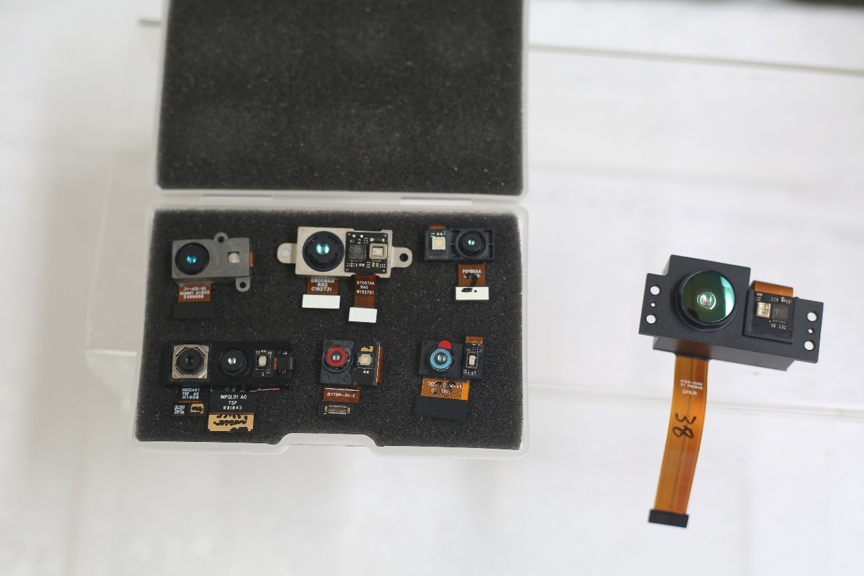

      ToF模組 / 炬佑智能

      炬佑智能同樣業界首創了智能校正技術(Smart Correction),對發光系統實現動態可控可調,使ToF性能大幅提高。據了解,這一技術會將ToF發光系統端的多個分離芯片集成到一起,并對ToF進行溫度補償,維持溫度變化時傳感器的準確度。
      ?
      目前全球傳感器廠商都在爭搶ToF市場的蛋糕,三星從去年開始就已經在自家的旗艦機型上安裝ToF傳感器,意法半導體也推出了自己的FlightSense? ToF傳感器產品線,國內也有靈明光子這樣的后起之秀。靈明光子聲稱面向消費電子的dToF單光子成像陣列(SPADIS)也于今年第二季度開始出貨,未來隨著3D集成的發展,dToF也有望達到iToF的像素水平。
      ?
      考慮到對成本的控制和制造工藝難度上的原因,在未來的一段時間內iToF的產品依然將占據主流市場,并以達到VGA以上的像素為主。正是因為dToF的復雜程度和成本致使目前市場普及率不高,但在部分追求高精度的應用上依舊無法替代。再者我們已經看到了高度集成的趨勢以及該方法的優勢,未來dToF勢必會逐步走向中端甚至是低端應用,同時兼具ToF的精度和像素。

      本文由電子發燒友網原創,未經授權禁止轉載。如需轉載,請添加微信號elecfans999。
