        開關電源電路不起振

        2020年06月25日 17:28 ? 次閱讀

        因為工作關系,設備用到開關電源較多,所以有機會接觸維修開關電源,積累了一點維修經驗,這次我來說說開關電源不起振的一點維修經驗,希望能給大家在維修時提供點參考。

        維修開關電源不起振,可以以光耦為分界點,先確定是光耦前還是光耦后的故障,然后再一步一步縮小排查范圍,具體操作如下:先把光耦直接短路,光耦短路很簡單,直接一坨錫焊住就可以了,這樣相當于減少光耦器的內阻,短路光耦后,我們再測量電壓,如果測主電壓未變,故障在光耦器之后電路,反之,在光耦器之前電路。這里開關電源要帶輕負載,有的開關電源無負載不起振。

        如果故障在光耦前,主要查交流電輸入是否有問題,電容電路是否有開路,有管理芯片的查芯片供電和芯片各腳的對地電壓是否正確。我們雖然給光耦短路,也要同樣要排除光耦本身是否有故障。

        如果在光耦之后,查開關變壓器是否有匝間短路或開路,如果查到開關變壓器有短路,那么有必要懷疑一下是不是尖峰吸收電路短路引起的,防止出現誤判,因為開關變壓器壞的幾率非常小,脈寬調制晶體管短路也會引起電路不起振。

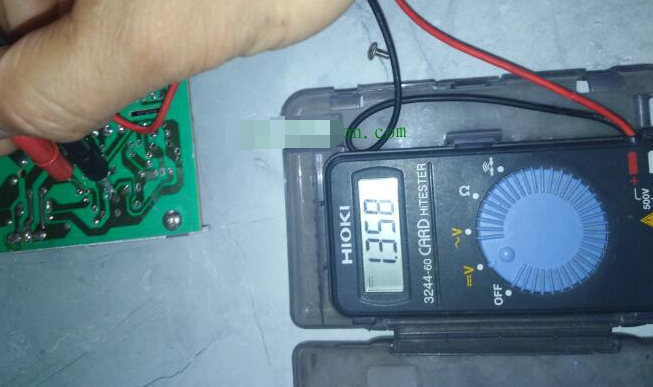

        如果維修經驗不足,沒法在線確定原件是否損壞,就麻煩一點,拆下來測量,這樣更準確。如果拆下來的原件沒問題,那么就可以排查與其故障關聯的相關小器件,逐步縮小排查范圍,確定問題所在,胡子眉毛一起抓,容易導致面對故障一片茫然,不知從何下手。

        至于所說的起振,我這里也作一下的簡單的解釋:交流在變直流的的過程中,交流市電首先經過整流濾波變成直流,供電子電路工作,這個電路包括高頻振蕩電路,也就是將直流變成頻率或脈寬可變的脈沖,這部分在開關電路中很重要,輸入電壓變化或負載增大變小,振蕩電路會通過調整頻率或脈寬來保持輸出穩定,這就是它的作用,要想起到這個作用當然就要起振了,不起振就說明開關電源出故障,也就相當于調過火或不調節了。
